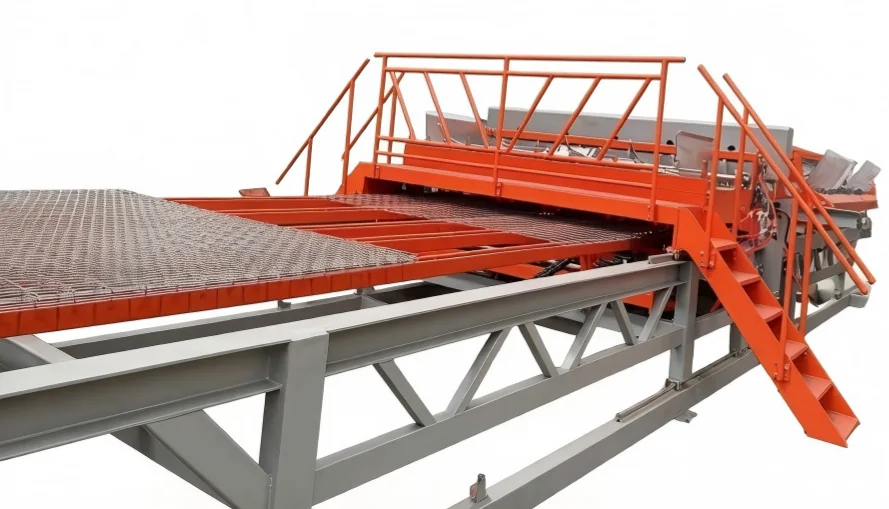

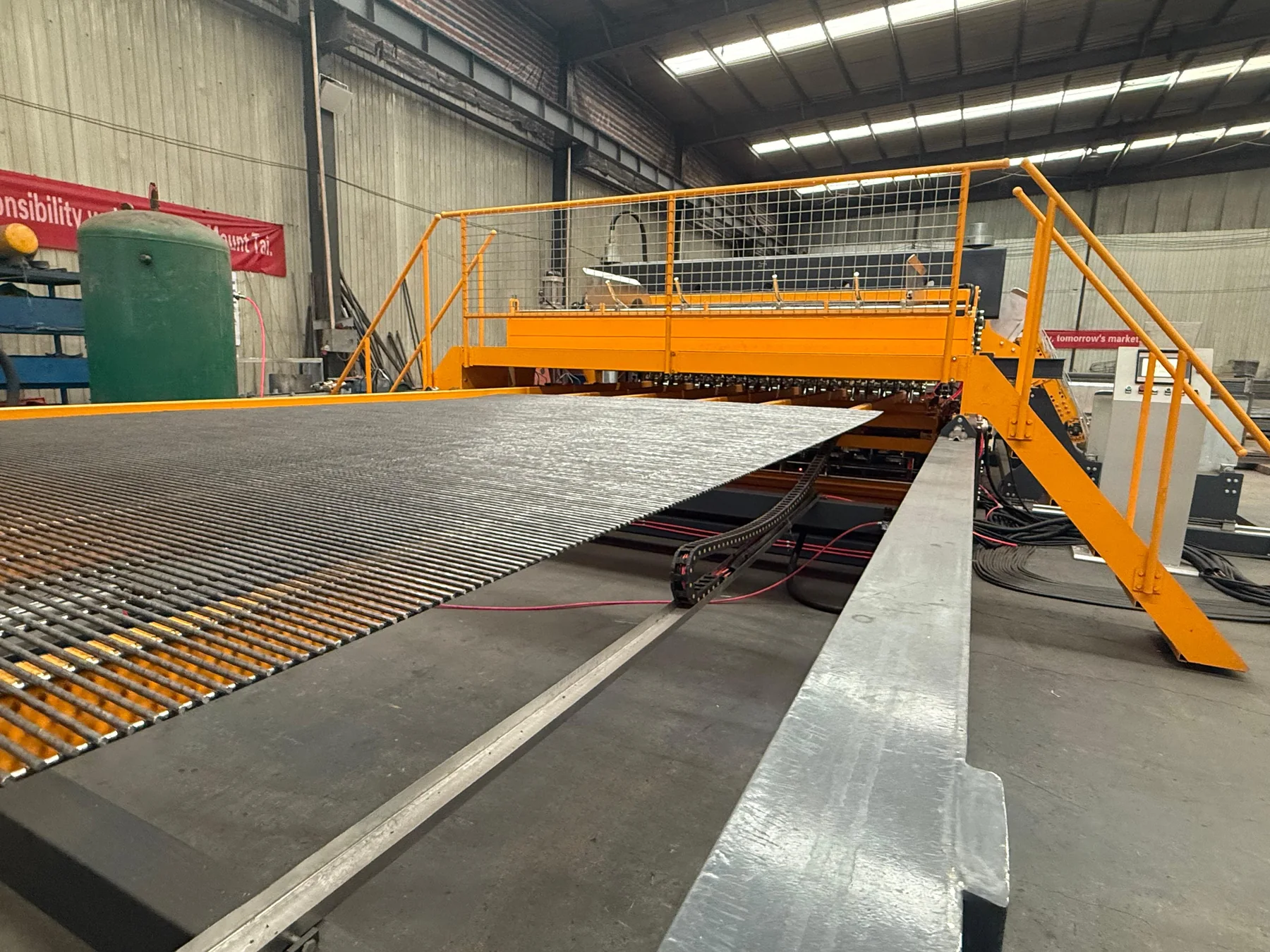

Línea de soldadura de malla antiintrusión
El XFW-3000 está diseñado para mallas de seguridad que requieren una abertura estrecha, una resistencia de soldadura constante y un ancho de panel preciso de 3000 mm. La alimentación de alambre precortado, un banco de transformadores de alta capacidad y una salida servocontrolada permiten una producción confiable de paneles perimetrales de alta seguridad para prisiones, aeropuertos y.
Características principales
- Paso de alambre transversal de hasta 12,7 mm para aperturas densas anti-escalada
- 61 puntos de soldadura en un ancho de producción de 3000 mm
- Alimentación automática de alambre precortado
- Dieciséis transformadores de 125 KVA para una energía de soldadura constante

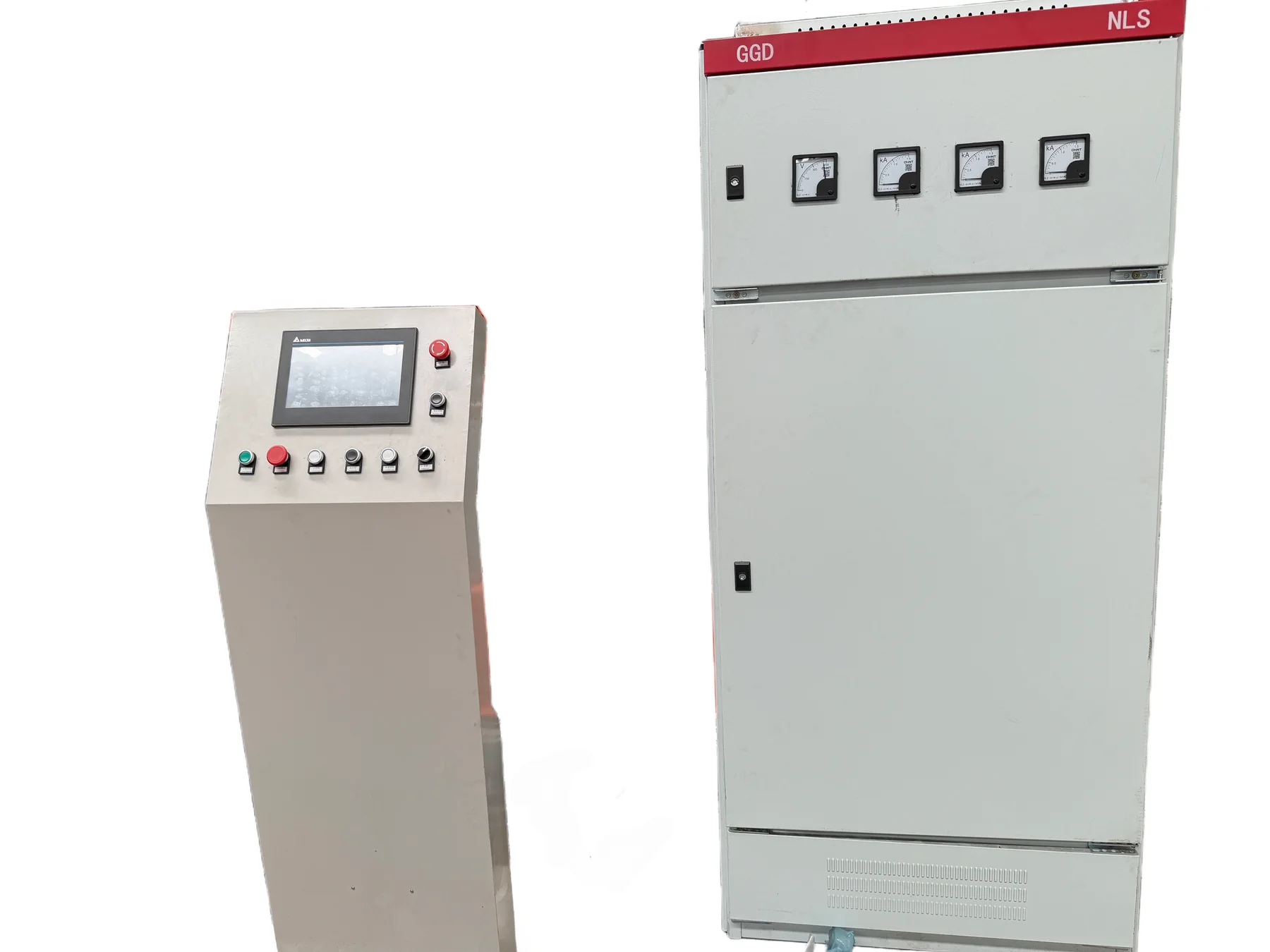

- PLC control de pantalla táctil con alarmas de falla
- Producción de muestras en fábrica y verificación remota de pruebas
Cómo funciona la línea
Alimentación alineada de alambres longitudinales
El carro de alimentación incluye soporte de alineación y proporciona suficiente recorrido para una soldadura continua de malla densa.

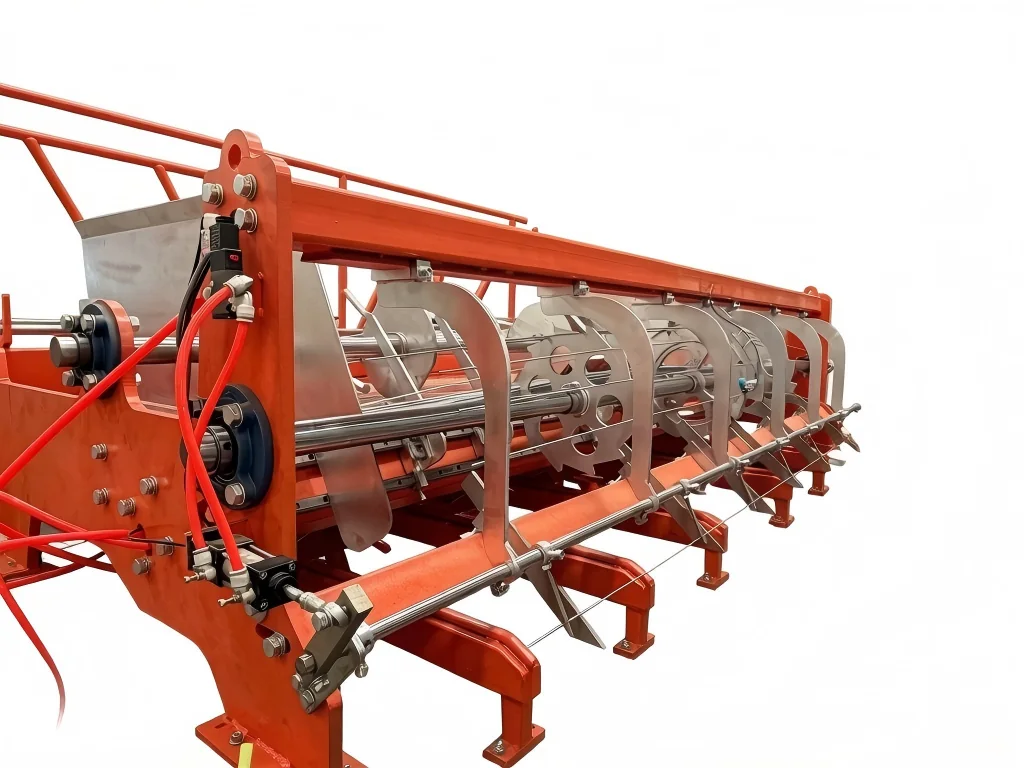

Almacenamiento de alta capacidad para alambre transversal
El cargador reduce la frecuencia de carga e indexa los cables precortados para la estrecha apertura estilo 358.

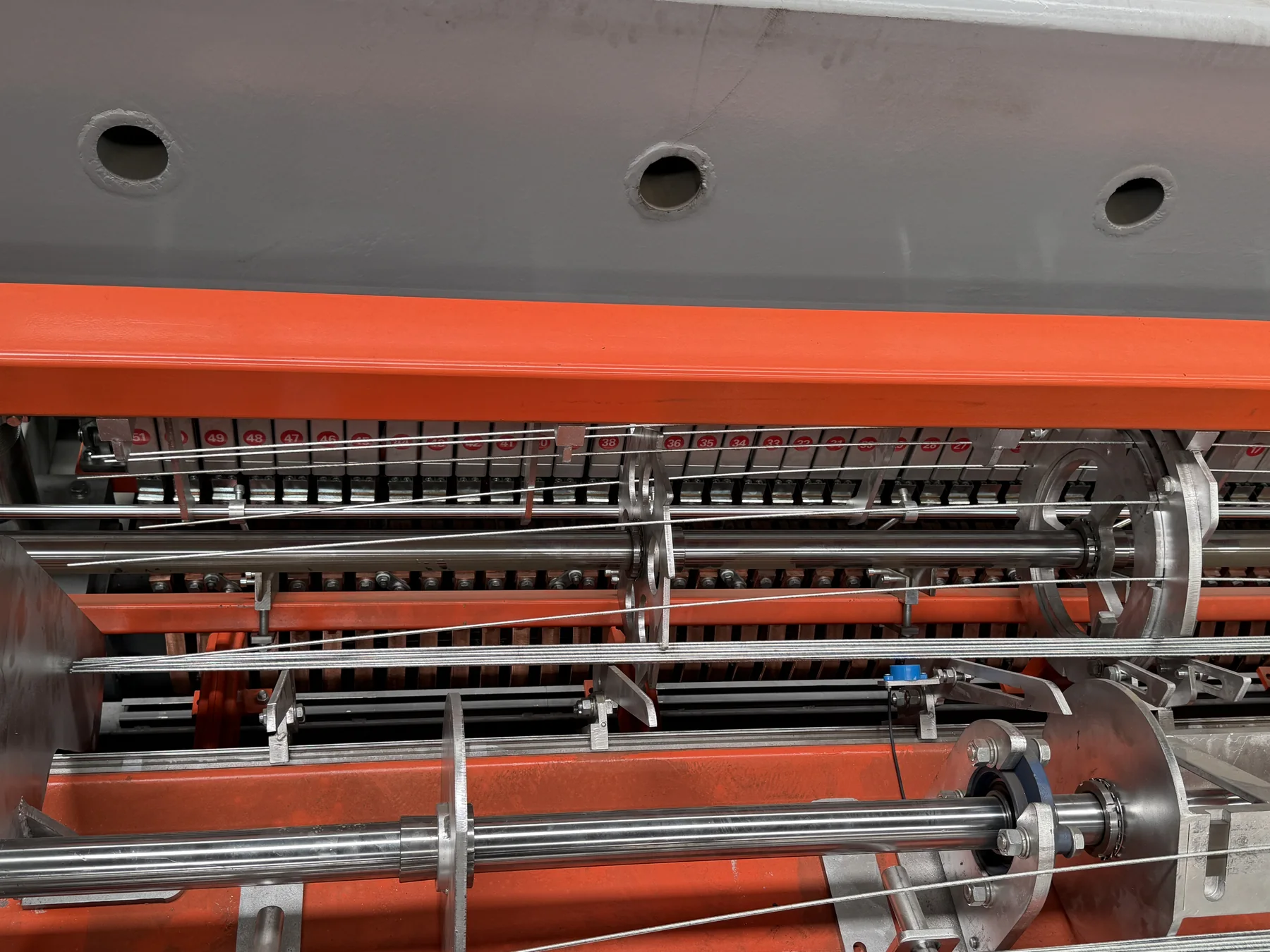

Soldadura de rejilla densa
Una estructura de gabinete rígida y dieciséis grupos de transformadores admiten una soldadura consistente en 61 puntos.

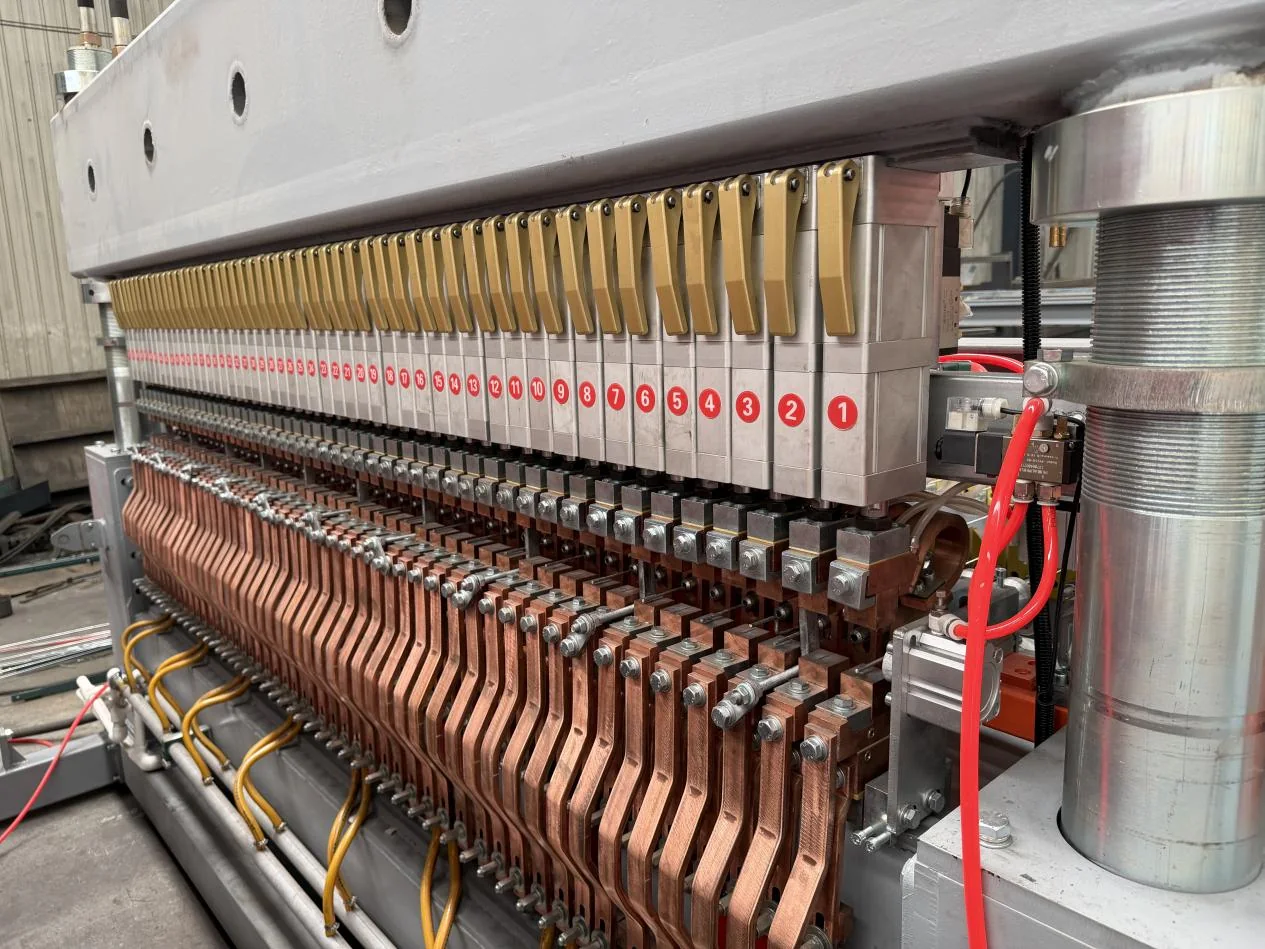

Refrigeración y seguimiento
El enfriamiento de electrodos, el monitoreo de la presión del aire y el diagnóstico de fallas del transformador protegen la línea durante la producción de ciclo alto.

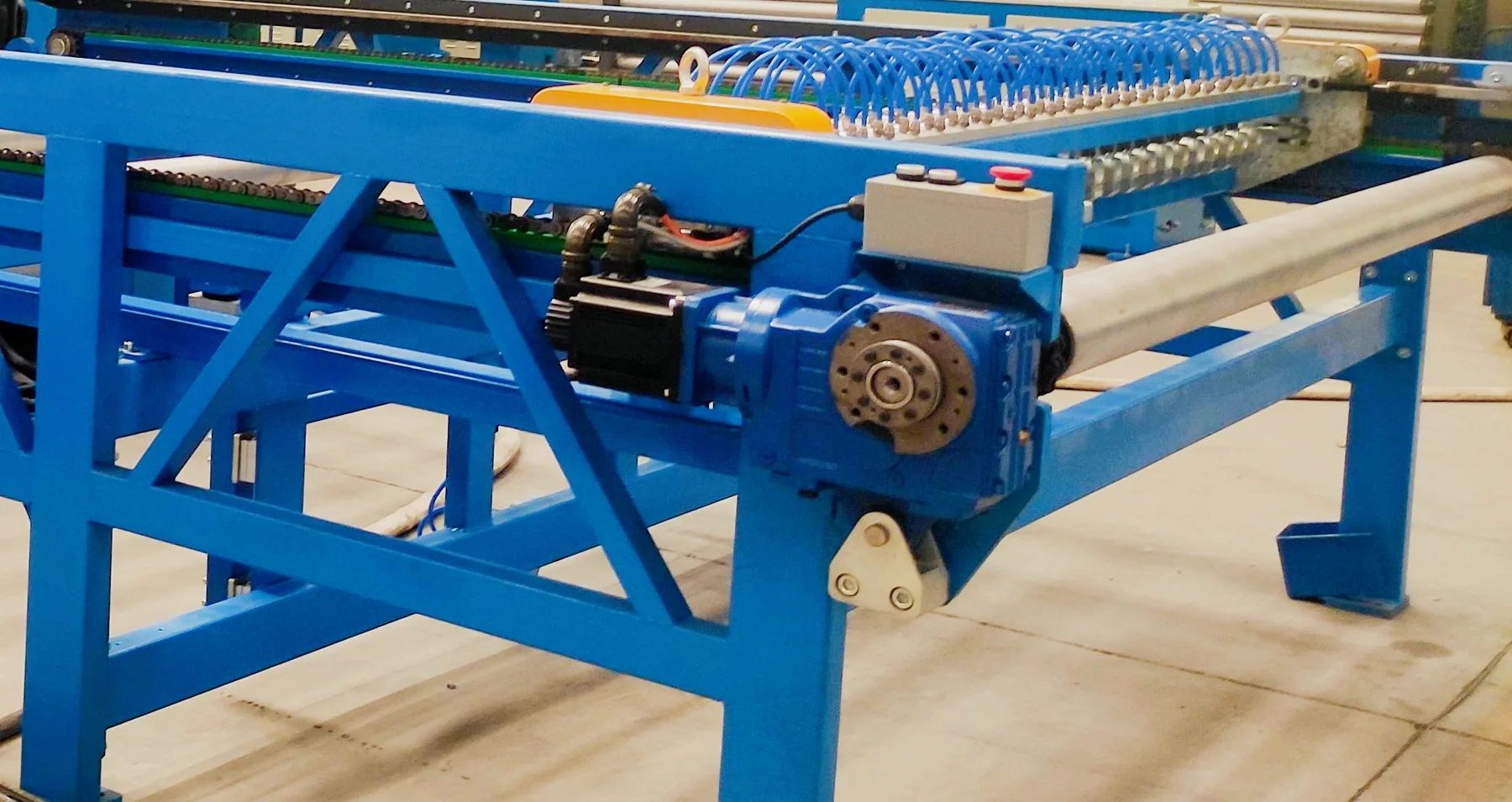

Tirado de malla de precisión
El sistema de servo-rack hace avanzar el panel con precisión en pasos entre alambres desde 12,7 mm.
Manipulación de paneles terminados
La malla de seguridad completa se puede transferir a operaciones de recorte, revestimiento y acabado de paneles de cerca.
Parámetros técnicos
| Modelo | XFW-3000 |
| Ancho de malla | 3000 milímetros |
| Longitud de la malla | 6000 milímetros |
| Diámetro del alambre | 3 a 6 milímetros |
| Paso de los alambres longitudinales | 50 mm y más |
| Paso de los alambres transversales | 12,7 mm y más |
| Velocidad de soldadura | 60–80 ciclos/min |
| Transformador | 125 KVA × 16 |
| Puntos de soldadura | 61 piezas |
Los parámetros son configuraciones de referencia. Los valores finales se confirman con el material de alambre requerido, las especificaciones de la malla, la producción y las condiciones de fábrica.

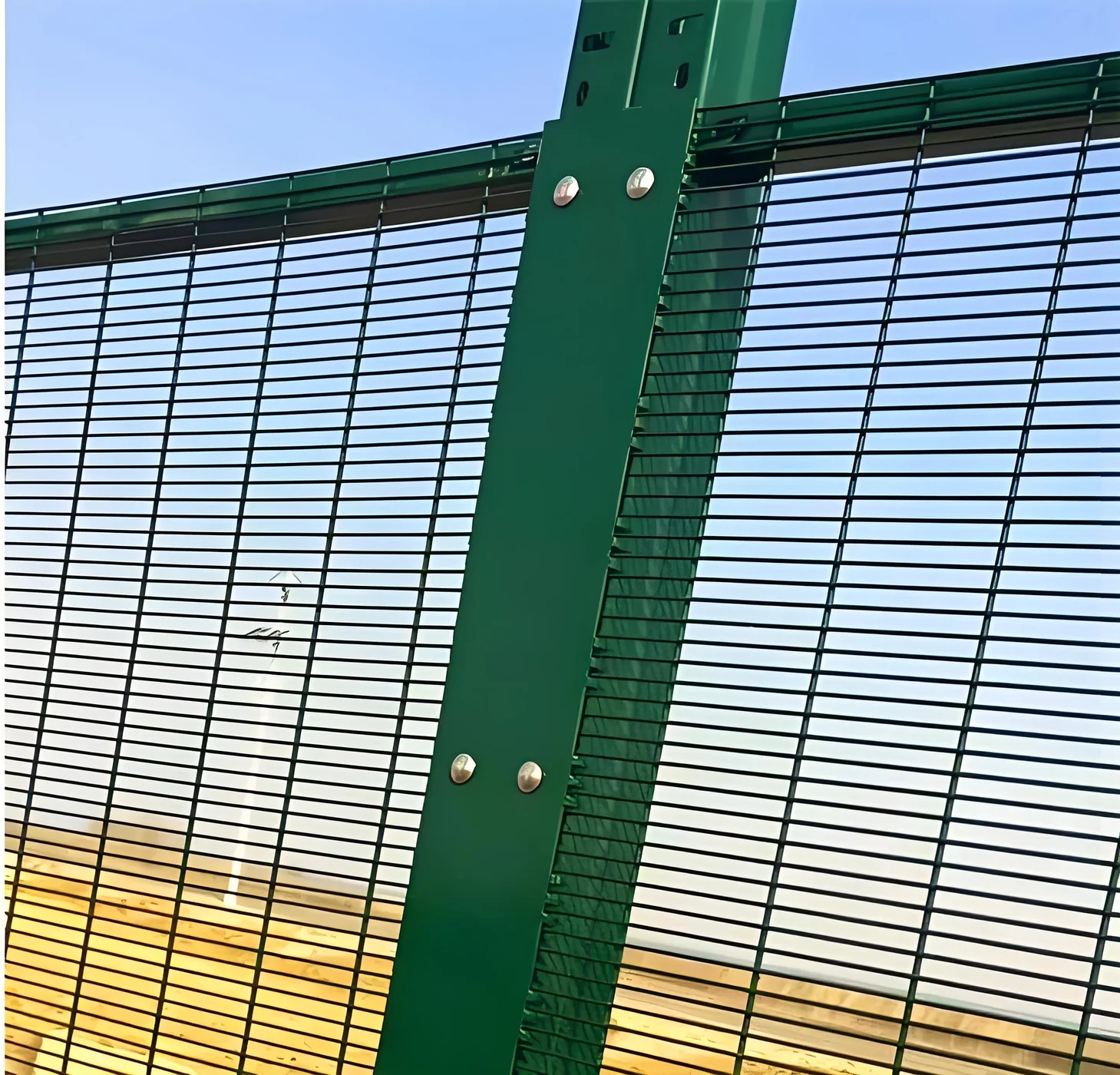

Aplicaciones
Aplicaciones habituales
- Prisiones e instalaciones correccionales
- Aeropuertos, centrales eléctricas e infraestructuras críticas
- Complejos militares y de alta seguridad.
- Vallas antiintrusión industriales y comerciales.
El diámetro del alambre, el tamaño de la malla, la salida, la automatización y el diseño de la línea de producción se pueden configurar para su fábrica y su producto terminado.
De la especificación a la producción
1. Revisión de requisitos
Revisamos su alambre, dibujo de malla, producción objetivo y diseño de taller disponible antes de recomendar una configuración.
2. Construcción de fábrica
El progreso de la fabricación se puede compartir durante la producción, con el sistema mecánico y eléctrico ensamblado como una línea coordinada.
3. Prueba e inspección
La máquina completa se prueba antes del envío. Se encuentran disponibles inspección remota por video y confirmación de muestras.
4. Entrega y soporte
Se proporcionan planos de diseño, orientación operativa, soporte para la puesta en servicio, capacitación de operadores y servicio de repuestos para el ciclo de vida del proyecto.
Detalles de estructura y producción.
Obtener configuración y presupuesto
Envíe su diámetro de alambre, ancho de malla, espaciado, formato terminado y salida objetivo.
