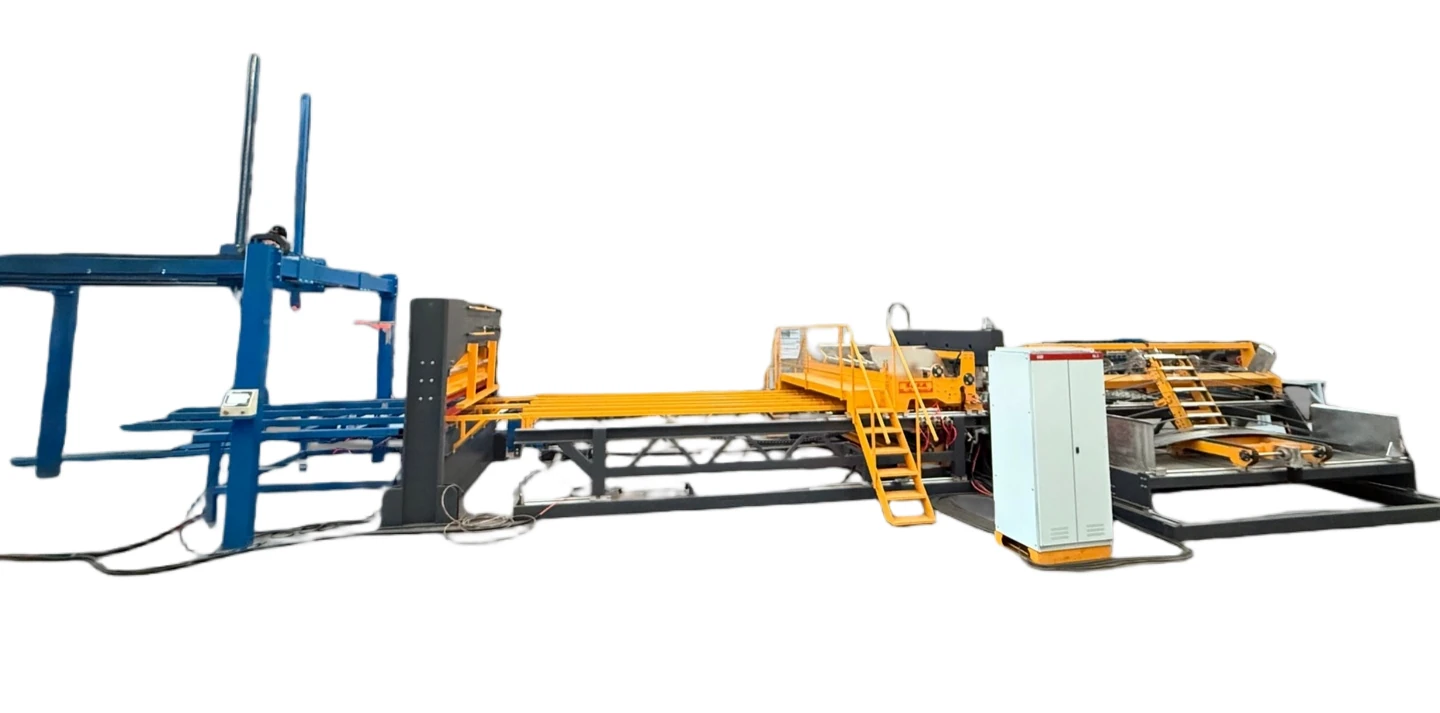

خط لحام أسوار ثلاثية الأبعاد أوتوماتيكي بالكامل
تم تكوين خط الإنتاج هذا لألواح السياج 2500 أو 3000 مم ويقوم بمزامنة تغذية الأسلاك المقطوعة مسبقًا واللحام بالمقاومة والسحب المؤازر والثني السفلي. والنتيجة هي ألواح سياج 3D متسقة مع إنتاجية أسرع وعمليات تسليم يدوية أقل.
الميزات الرئيسية
- التغذية الأوتوماتيكية الطولية والعبرية المقطوعة مسبقًا
- ما يصل إلى 80 دورة لحام في الدقيقة

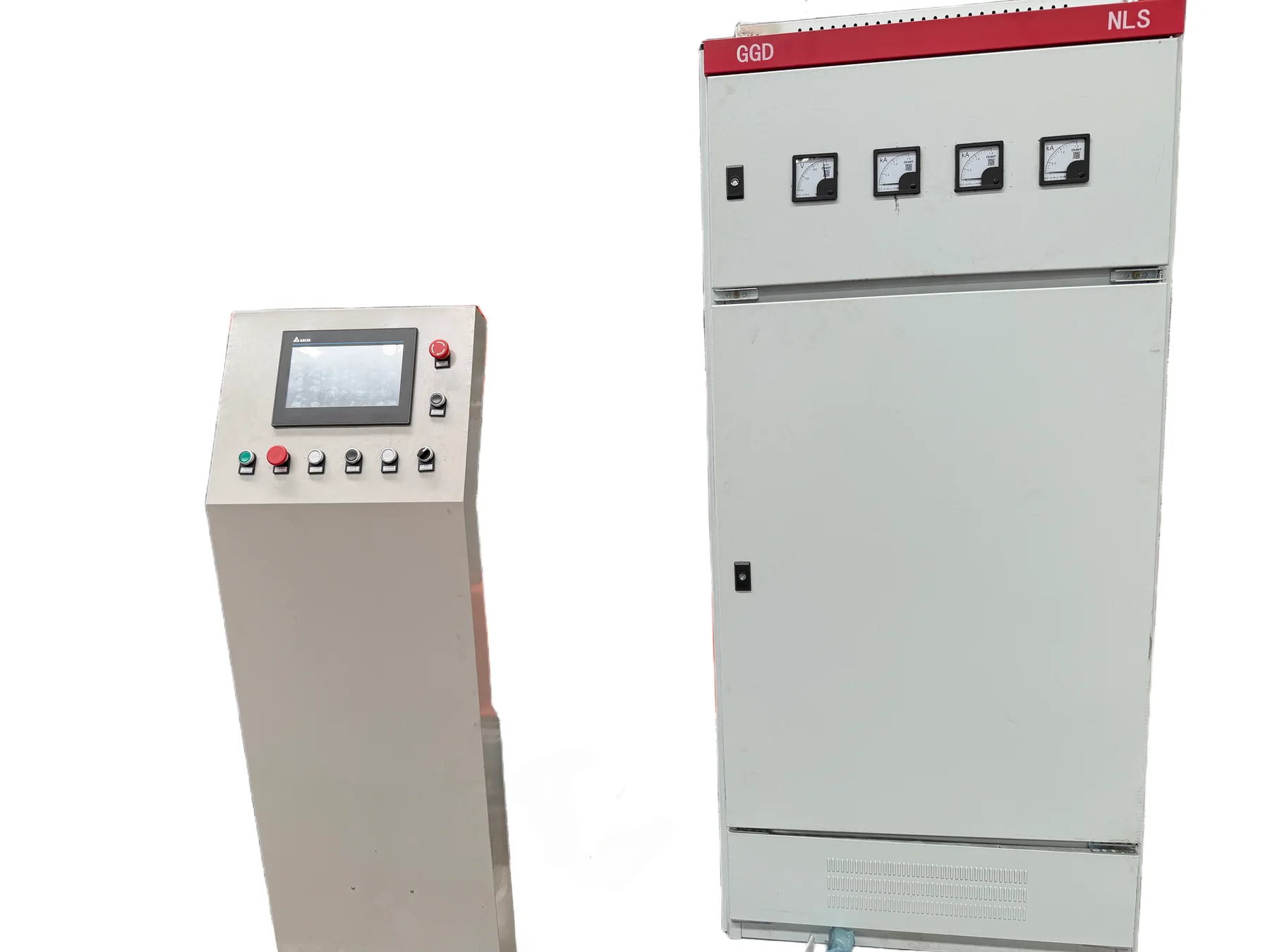

- PLC التزامن عبر محطات اللحام والثني
- مجموعة محولات سعة 125 كيلو فولت أمبير مطابقة لعرض الخط
- ثني اللوحة تلقائيًا لتعزيز متكرر على شكل حرف V
- التكديس والتعامل الاختياري لتدفق الإنتاج المستمر
كيف يعمل الخط
تغذية تلقائية للأسلاك الطولية
تتم محاذاة الأسلاك الطولية المقطوعة مسبقًا وتقدمها إلى منطقة اللحام لإنتاج الألواح بشكل مستمر.
مخزن الأسلاك العرضية
يقوم قادوس عالي السعة بفصل كل سلك متقاطع وتوصيله وفقًا لدورة اللحام.

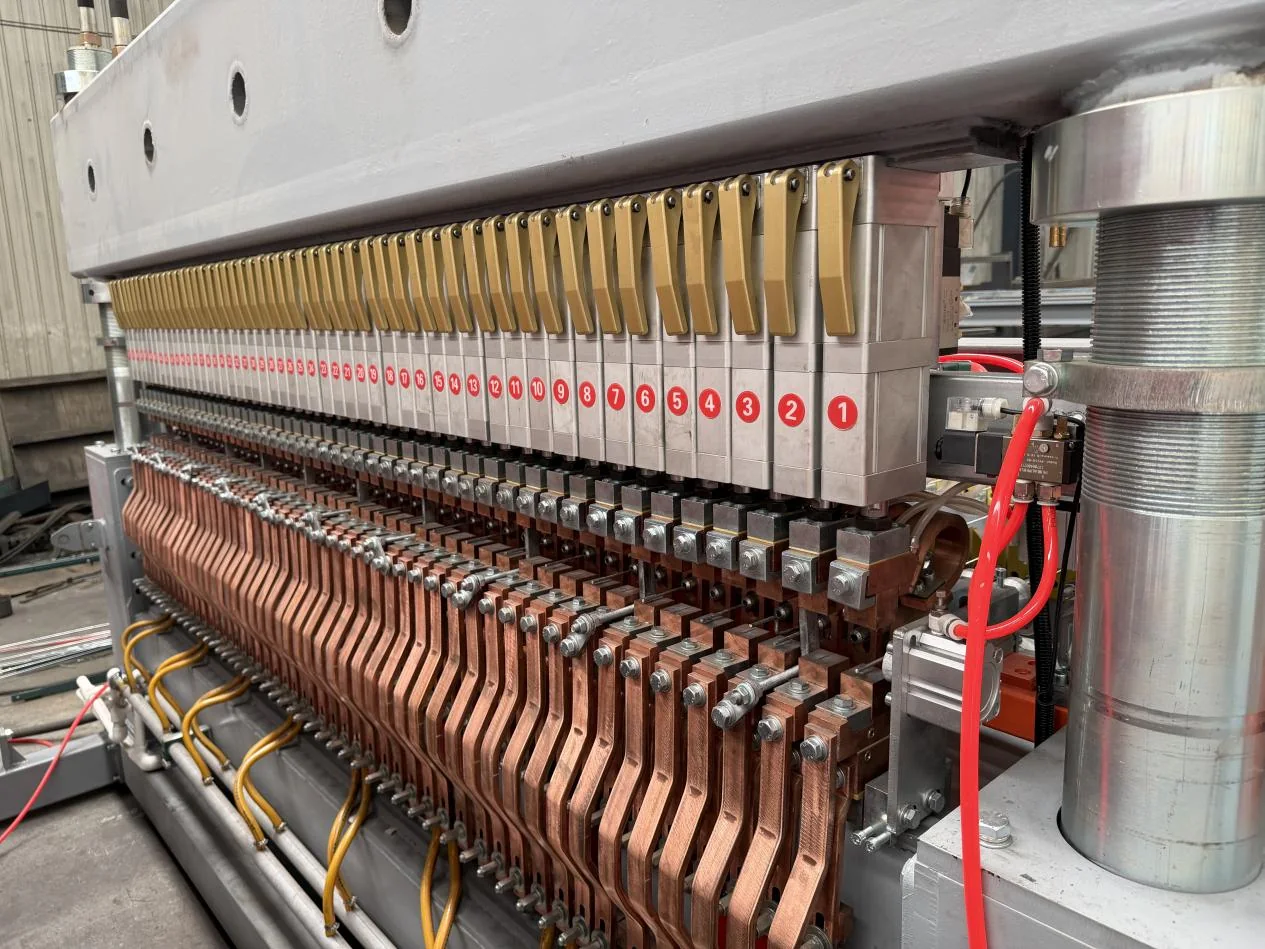

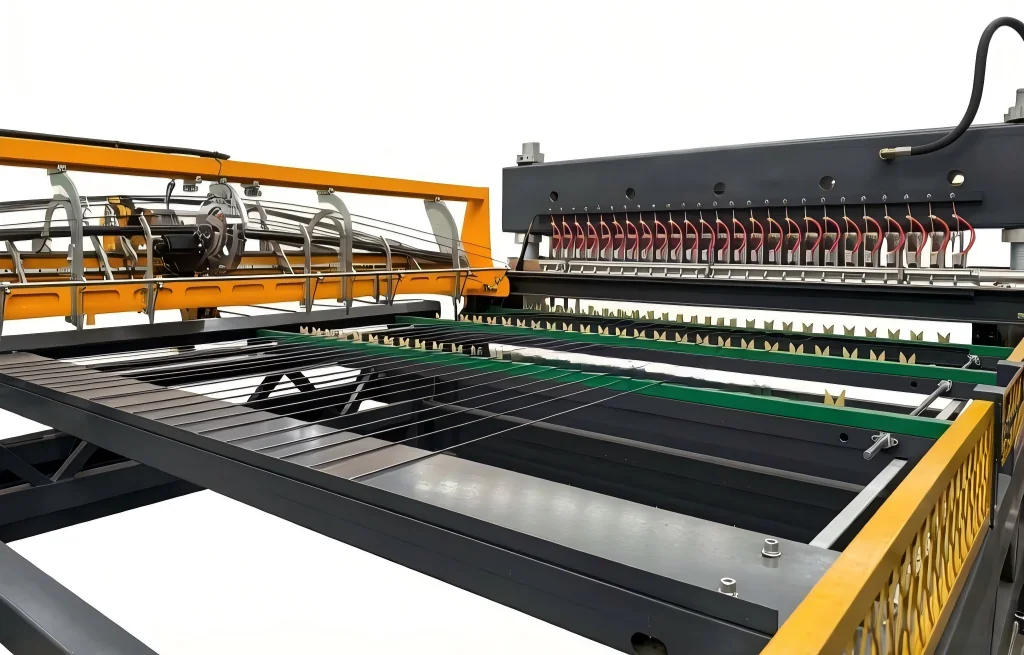

لحام الشبك
تنتج بنوك المحولات والأقطاب الكهربائية المبردة بالماء تقاطعات متسقة عبر ألواح مقاس 2500 أو 3000 مم.
سحب شبكة المؤازرة
يتحكم نظام السحب في درجة ميل الصف وطول اللوحة مع انخفاض الخطأ التراكمي.

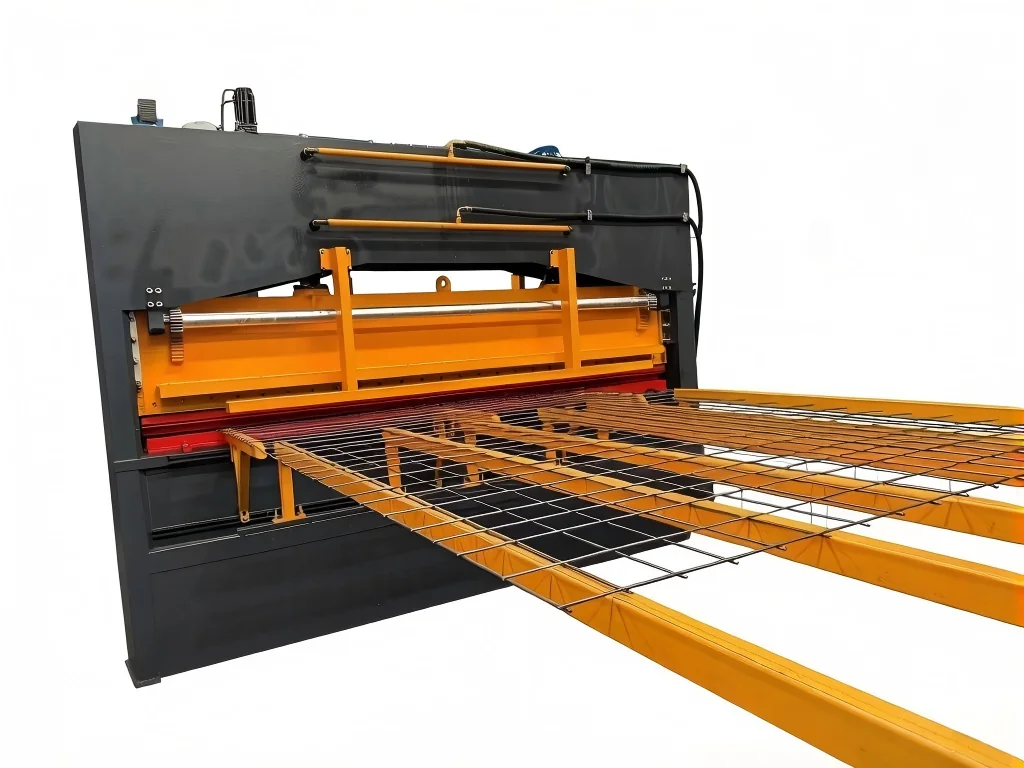

3D ثني اللوحة
تشكل وحدة الثني النهائية مقاطع تقوية قابلة للتكرار على شكل حرف V في اللوحة الملحومة.

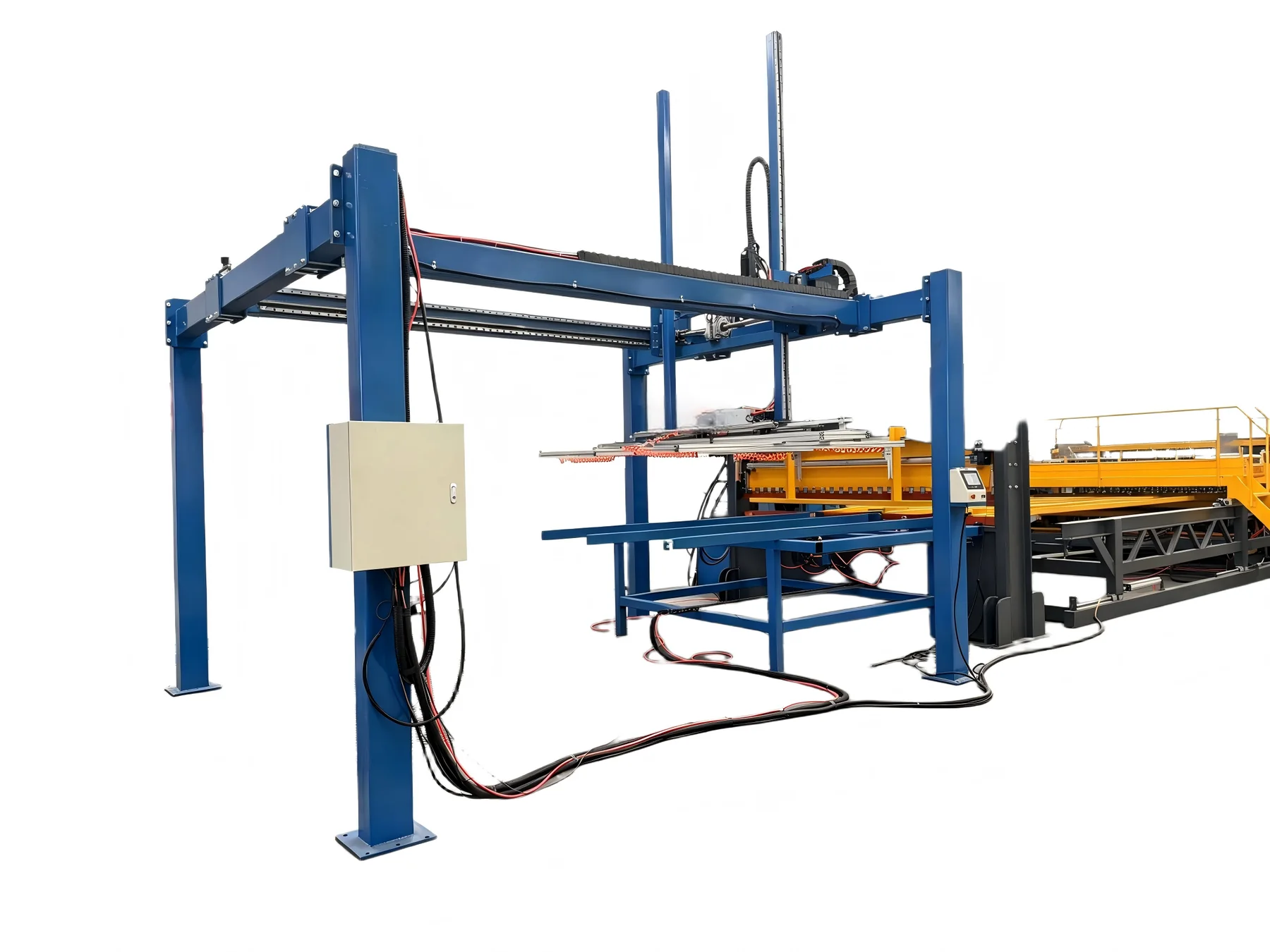

التراص اختياري
يمكن إضافة المعالجة الآلية لتقليل النقل اليدوي بين اللحام والثني وتخزين اللوحة النهائية.
المعلمات الفنية
| الموديل | XFW-2500 / XFW-3000 |
| عرض الشبك | 2500 / 3000 ملم |
| طول الشبك | 3000 ملم |
| قطر السلك | 3-6 ملم |
| تباعد الأسلاك الطولية | 50 ملم ثابت |
| تباعد الأسلاك العرضية | 50-200 ملم |
| سرعة اللحام | ما يصل إلى 80 دورة / دقيقة |
| محول | 125 كيلو فولت أمبير × 13 / × 16 |
| نقاط اللحام | 51 / 61 قطعة |
المعلمات هي تكوينات مرجعية. يتم تأكيد القيم النهائية وفقًا لمواد الأسلاك المطلوبة ومواصفات الشبكة والإخراج وظروف المصنع.

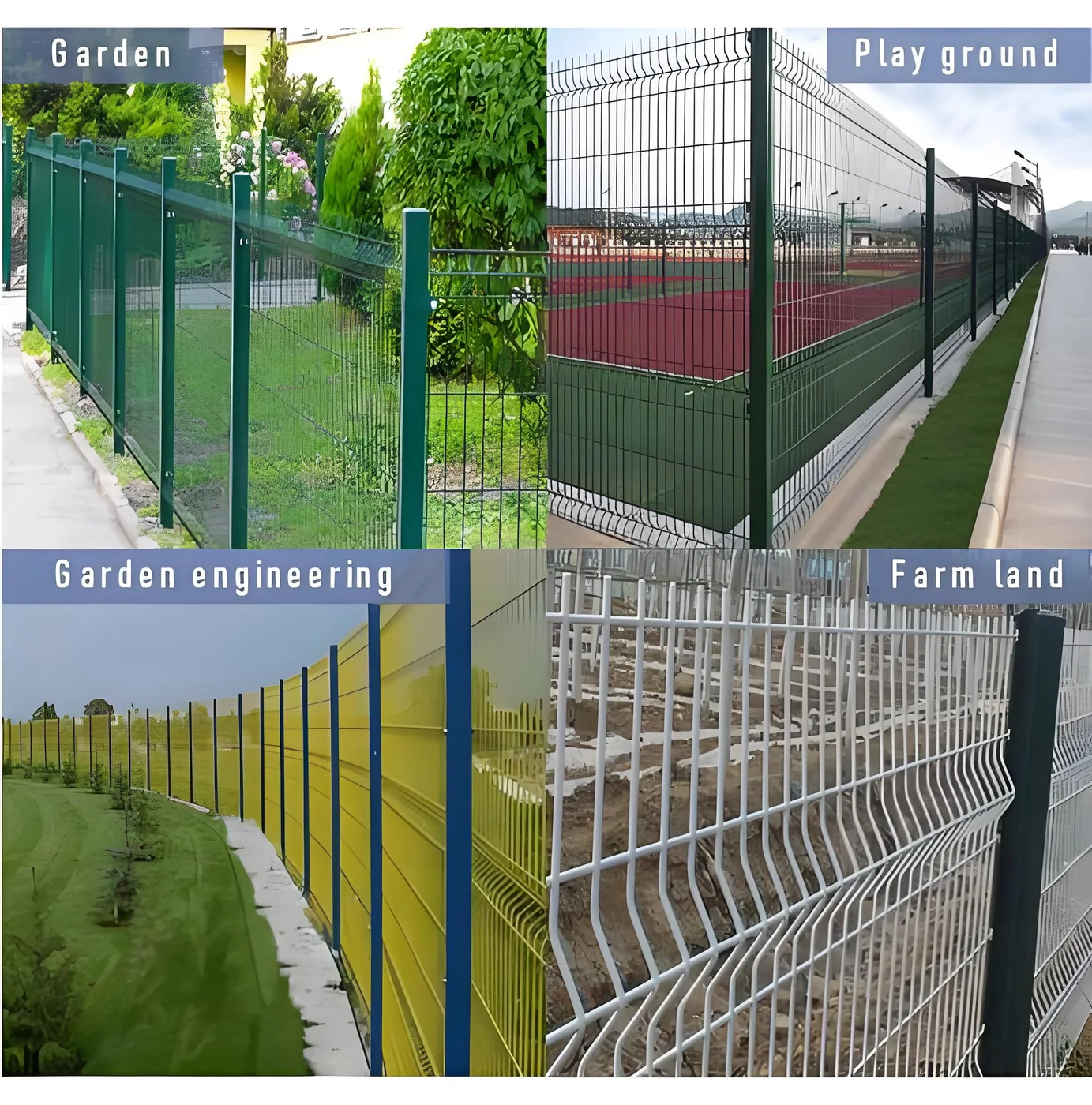

التطبيقات
التطبيقات الشائعة
- سياج محيطي سكني وتجاري
- المناطق الصناعية والمرافق اللوجستية
- حواجز الطرق والسكك الحديدية والبنية التحتية
- المدارس والملاعب الرياضية والأماكن العامة
يمكن تكوين قطر السلك وحجم الشبكة والإخراج والأتمتة وتخطيط خط الإنتاج لمصنعك والمنتج النهائي.
من المواصفات إلى الإنتاج
1. مراجعة المتطلبات
نقوم بمراجعة الأسلاك والرسم الشبكي والمخرجات المستهدفة وتخطيط ورشة العمل المتاحة قبل التوصية بالتكوين.
2. بناء المصنع
يمكن مشاركة تقدم التصنيع أثناء الإنتاج، مع تجميع النظام الميكانيكي والكهربائي كخط واحد منسق.
3. المحاكمة والتفتيش
يتم تشغيل الماكينة المكتملة بشكل تجريبي قبل الشحن. يتوفر فحص الفيديو عن بعد وتأكيد العينة.
4. التسليم والدعم
يتم توفير الرسومات التخطيطية وإرشادات التشغيل ودعم التشغيل وتدريب المشغلين وخدمة قطع الغيار طوال دورة حياة المشروع.

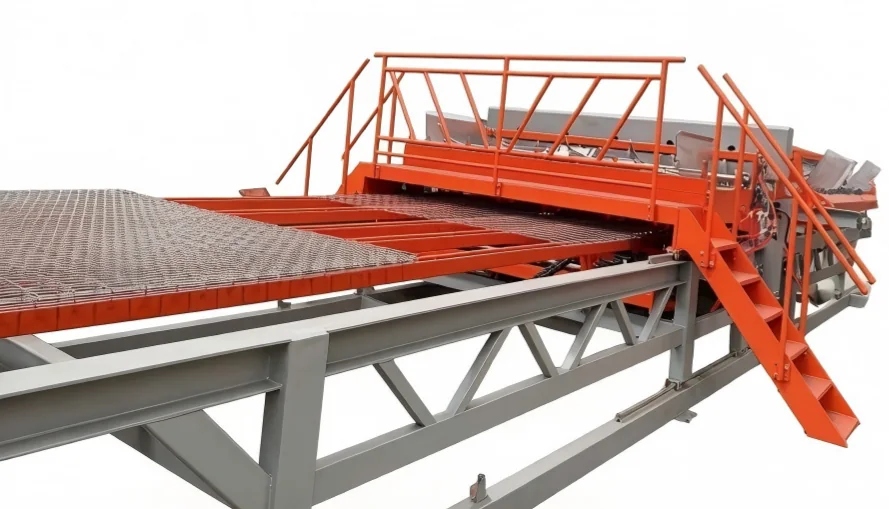

تفاصيل الهيكل والإنتاج
احصل على التكوين وعرض السعر
أرسل قطر السلك وعرض الشبكة والتباعد والتنسيق النهائي والإخراج المستهدف.
